不锈钢闸阀

栏目:技术文章 发布时间:2023-10-13
产品型号:Z41W
公称通径:NPS 2"~NPS 48" DN50~DN1200
压力范围:CL150~CL2500 PN10~PN420

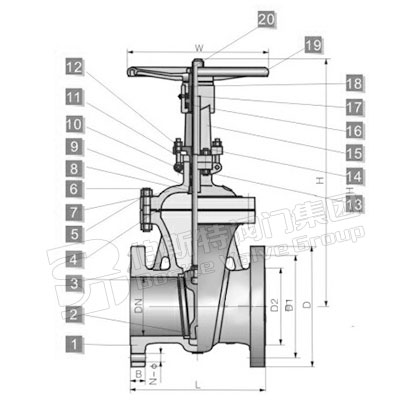

[阀门结构图]


美标内螺纹闸阀主要材质:

NO.名称材质
1阀体/BODYCF8MCF8WCB
2阀瓣/DISCCF8MCF8WCB
3阀杆/STEMSUS304
4垫片/GASKETGraphite
5六角螺母/NUTA194-8
6双头螺栓/BOLT A193-B8
7阀盖/CAPCF8MCF8WCB
8上阀座/SEATSUS304
9填料/STEM PACKINGGraphite
10圆柱销/HINGE PINSUS304
11 活节螺栓/EYE BOLT8A193-B
12六角螺母/NUTA194-8
13六角螺母/NUTA194-8
14双头螺栓/BOLTA193-B8
15支架/STANDCF8MCF8WCB
16阀杆螺母/STEM NUT  SUS304
17油嘴/NIPPLE        SUS304
18轴承压盖/BEARING CAP PLASTIC
19手轮/HANDLE WHEEL   QT400-18
20六角螺母/NUT        A194-8


[标准参数]

设计标准API 600、API6D、ASME B16.34、GB/T 12234
结构长度ASME B16.10、API6D、GB/T 12221
连接标准ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
压力试验API 598、GB/T 13927、JB/T 9092
压力-温度等级ASME B16.34 、GB/T 12224


[阀门特点]

1、闸板有两个密封面,密封面形成楔形、楔形角随阀门参数而异, 通常为5°。

2、楔式闸阀的密封原理是靠楔形闸板上两个密封面和阀体上两个 密封面楔入时的紧密结合,从而达到 密封性能的。

3、楔式闸阀根据阀杆带动闸板启闭方式的不同,可分为明杆闸阀 (升降杆闸阀)和暗杆闸阀(旋转杆闸阀)。

4、楔式闸阀根据闸板结构形式的不同,可分为弹性闸板闸阀和刚 性闸板闸阀。

5、阀体为铸造成型,阀体与阀盖采用螺栓连接,中法兰采用缠绕 式垫片密封,客户有特殊要求时也可采用金属环连接。

6、通道流畅,流量系数小。密封面受介质的冲刷和侵蚀小。

7、密封面采用合金钢或硬质合金,耐磨、抗擦伤性能好。

8、采用柔性石墨填料,密封可靠,操作轻便灵活。

9、介质流向不受限制,不扰流、不降低压力。


[适应工况]
       不锈钢闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。
