带导流孔平板闸阀

栏目:技术文章 发布时间:2023-11-03
产品型号:Z43W/F
公称通径:NPS 2"~NPS60" DN50~DN1500
压力范围:CL150~CL2500 PN10~PN420
工作温度:-15℃~+120℃


[标准参数]

设计标准API 6D、API6A、ASME B16.34、GB/T 19672
结构长度ASME B16.10、GB/T 12221
连接标准ASME B16.5、GB/T 9113、JB/T 79
压力试验API 598、GB/T 13927、GB/T 26480、JB/T 9092
压力-温度等级API6D、GB/T 26480

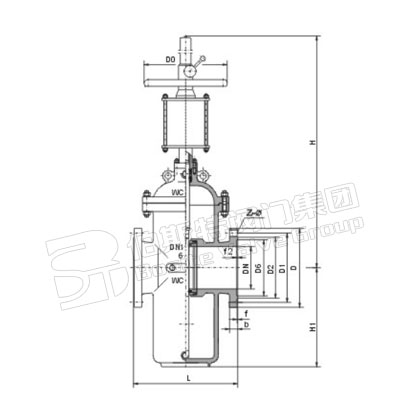

[阀门结构图]
[阀门特点]

1、采用浮动阀座,双向启闭,密封可靠,启闭灵活。

2、闸板均有导向条给予精密导向,同时密封面均喷焊硬质合金, 耐冲蚀。

3、阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯 通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使 得密封可靠,摩擦力小。

4、关闭阀门时,闸板下移至底部,由于介质压强的作用,将进口端 密封座推向闸板方向,形成较大的密封比压,从而形成第一道密 封。同时,将闸板压向出口端密封座上,成为双重密封。

5、密封部位都有注脂装置,在阀门泄露时可以紧急密封。


[适应工况]
       带导流孔平板闸阀具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点;适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置,特别适用于石、油、气、长输管线等领域。
