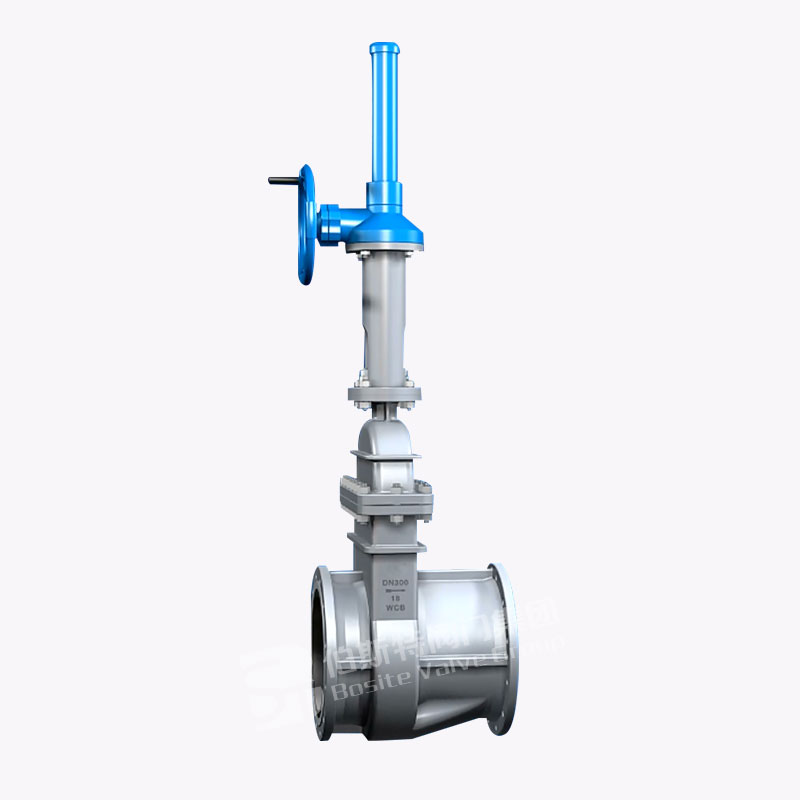

铸石高抗磨排渣阀

产品中心 > 矿浆阀 > 铸石高抗磨排渣阀

铸石高抗磨排渣阀

产品型号:BAPZ系列
公称通径:DN50~1000(mm)
公称压力:1.0-10.0MPa
适用温度:≤1200℃
适用介质:矿浆渣水
阀体材质:WCB/WC6/ZG16Mn、CF8/CF3、CF8M/CF3M、CD4MCu、904L、2520
连接标准:GB/T9112-9124、HG20592-20605、JB/T74-90、ASME B16.5、ASME B16.47
分享到:

[基本信息]

       高抗磨排渣阀设计规范参照GBT12234执行,是我公司与美国伯斯特公司共同研究,并根据广大用户在使用中存在的问题,先后经历了四代产品的优化改进而成的国内外最先进的耐磨排渣阀产品,目前已获得国家专利,专利号201220482529.8,产品采用直通式全流道设计,结构长度短,抗压能力强,适用公称压力1.0-10.0MPa,公称通径DN50-DN1000,其特点解决了类似工况经常采用的常规平板刀闸阀的外泄漏、闸板薄不抗压力易变形内泄漏严重、适用工况压力范围小等问题。



[标准参数]

设计标准GB/T12234
连接标准GB/T9112-9124、HG20592-20605、JB/T74-90
结构长度GB/T12221
试验与检验GB/T13927、JB/T9092


[阀门特点]
1、高抗磨排渣阀铸件为碳钢、不锈钢或双相钢等材质,采用硅溶胶工艺精密铸造,铸件尺寸精度高,可达CT4-6级,表面粗糙度Ra6.3-12.5,阀门外观整洁美观,无铸造缺陷。
2、该产品在结构上增加了阀盖,将常规平板刀闸阀的闸板密封,转变为阀杆密封,使密封形式更简单更有效,防止外泄漏的产生,保护了阀门现场的工作和操作环境。
3、阀瓣采用平行闸板和带斜面的5°楔块的组合结构,较常规平板刀闸阀强度和抗压能力强,不变形,密封性能更好。在阀门关闭时5o楔块提供的挤压力能使平行闸板的密封面在阀体密封面上形成足够的密封比压,防止阀门内泄漏的产生。
4、在阀瓣的平行闸板和5°楔块之前设计有球面垫圈,该球面垫圈可在阀门关闭的过程中,使5°楔块的斜面根据阀体出口斜面的角度,在圆周上自动调整一定的角度,使5°楔块的斜面能更好的贴合在阀体出口斜面上,能将阀体出口斜面产生挤压推力均匀的传递给平行闸板,有效的消除了二者在加工时所产生的微量误差,简化了产品加工和装配工艺。
5、闸断效果好,能有效的解决含渣及纤维介质闸断后的泄露现象。
6、阀杆为不锈钢材质,经过热处理后,整体加工而成,与5°楔块通过“T”型槽连接,保证阀杆的强度。
7、阀体和闸板的密封面可堆焊硬质合金或喷涂WC处理,流道内部可根据客户需要喷涂WC、陶瓷粉以提高产品的耐磨性能。
8、阀体出口流道结构合理,设计有自动排渣口,不存渣、启闭灵活、不卡阻。
9、可任意选择驱动机构,常用的驱动型式有手动、伞齿轮传动、电动、气动、液动等,既能满足简单驱动的需求,又能满足远程自动化控制的需求。

[适应工况]
       广泛应用于钢铁行业的高炉水冲渣和排渣系统,磷矿、磷化工、铁矿、铜矿、铝矿的矿浆以及煤化工、硫酸等液体管网,电厂行业的排渣系统等等。
