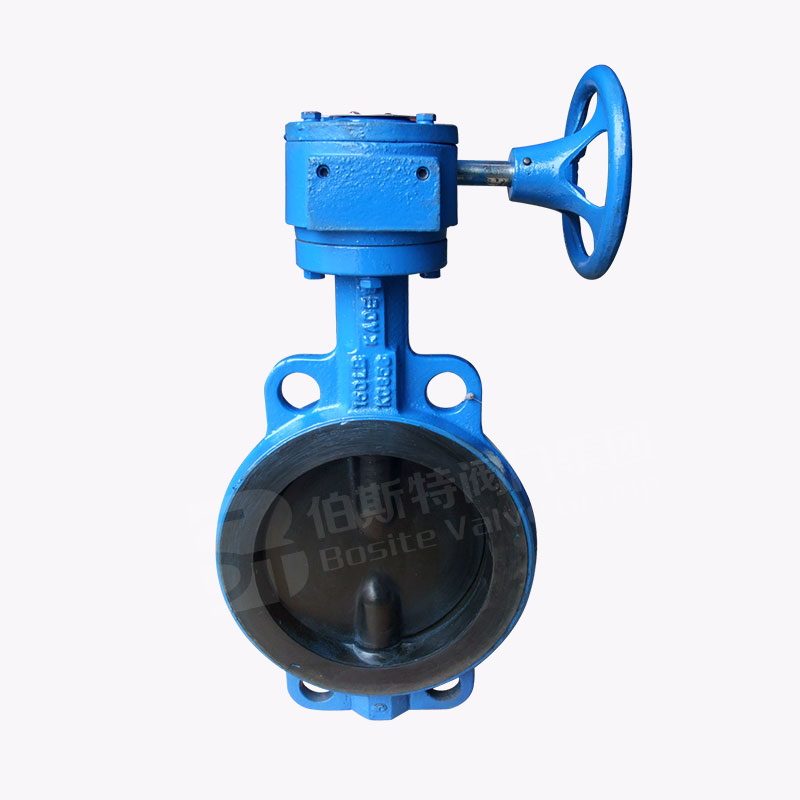

衬胶蝶阀（对夹式）

产品中心 > 蝶阀 > 衬胶蝶阀（对夹式）

产品型号：D371X
公称通径：DN40~350mm
公称压力：PN0.6~1.6MPa
适用温度：≤120℃
适用介质：空气、水、污水、蒸气、煤气、油品等
主要材质：球墨铸铁、铸钢、合金钢、不锈钢
驱动方式：手动、蜗轮传动、气传动、电传动

分享到：

[基本信息]

衬胶蝶阀采用中线型设计，其阀门主要结构由阀体、阀板、阀座、阀杆及传动操作机械等部件组成，根据不同介质的物理化学特性,选用相应的耐高温,耐低温,耐腐蚀,耐光,耐老化材质;不同的组合可适用多种介质和不同温度。

[ 阀门结构图]

[尺寸与材料配置]
对夹式结构长度

DN	D50	65	80	100	125	150	200	250	300	350	400	450
L	43	46	46	52	56	56	60	68	78	78	102	114

DN	500	600	700	800	900	1000	1200
L	127	154	165	190	203	216	254

法兰式结构长度

DN	D50	65	80	100	125	150	200	250	300	350	400	450
L	108	112	114	127	140	140	152	165	178	190	216	222

DN	500	600	700	800	900	1000	1200
L	229	267	292	318	330	410	470

[标准参数]

[阀门特点]

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。

[适应工况]
衬胶蝶阀广泛用于石油化工、冶金化肥、电力制药，市政建筑、消防供暖、给水排水、污水处理等行业流体管线上作为调解和截流装置使用。
